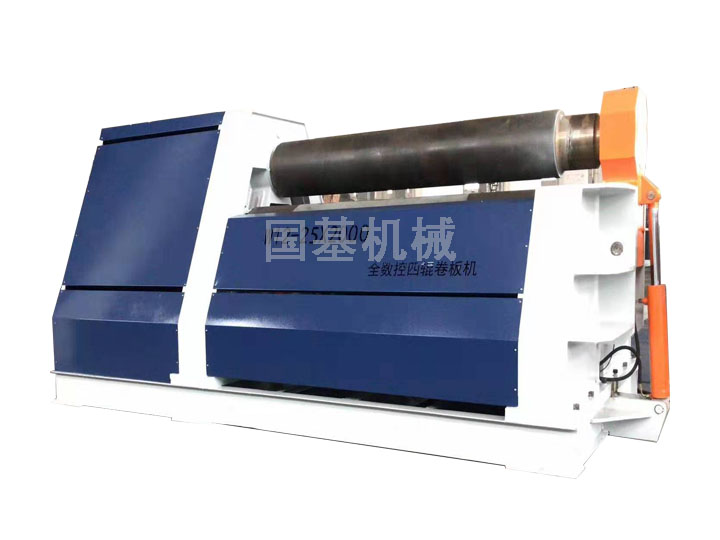

随着科技的进步，经济的快速发展，人工成本越来越高。为了有效节约成本，提高效率，便于管理。现在企业在选择卷板机时，倾向于选择全自动类型的卷板机。目前，全自动卷板机分为两种弧线四辊卷板机和斜线四辊卷板机。本节，站长着重于给大家介绍斜线四辊卷板机的结构与性能。

1、工作辊为设备的主要零件，采用42CrMo，粗加工后调质处理，HB241~286，精加工后中频淬火HRC52-58，按照JB/ZG4289-86轧辊钢标准，刚度符合(1/700~1/1000)L ,  L指两侧机架中心线之间距离。并严格按照工作辊制造的各项标准工艺要求制造,保证其综合机械性能。

2、底座和机架为设备的主体,采用整体焊接结构，严格按工艺退火处理，消除内应力，表面抛丸，有足够的强度和刚度，保证在满负荷工作状态下正常工作。

3、液压系统

卷板机设备液压系统需完成以下功能：驱动液压马达转动；驱动油缸使下辊作升降运动；驱动两侧辊作倾斜升降运动；控制倾倒油缸作升降运动。

整个液压系统设计合理、工作可靠，并配备高精度的吸油和回油过滤器，以保证系统油液的清洁度。系统管路布置整齐、方便操作、动作灵活，保证整个系统无渗漏现象。

4、电气系统

电气系统选用Siemens西门子7寸彩色触摸屏显示器，并选用Siemens西门子智能型PLC以及相应的输入、输出以及存储模块组成。电气系统应具有抗干扰能力强、使用寿命长、抗震、运行稳定等优点。

传感器采用高精度绝对值位移传感器，以保证位置精度及实现各辊位置监控，即使在断电情况下也不会产生数据偏差。强电部分主要元器件均选用名优企业的产品，并具备寿命长、无故障时间长等特点。
