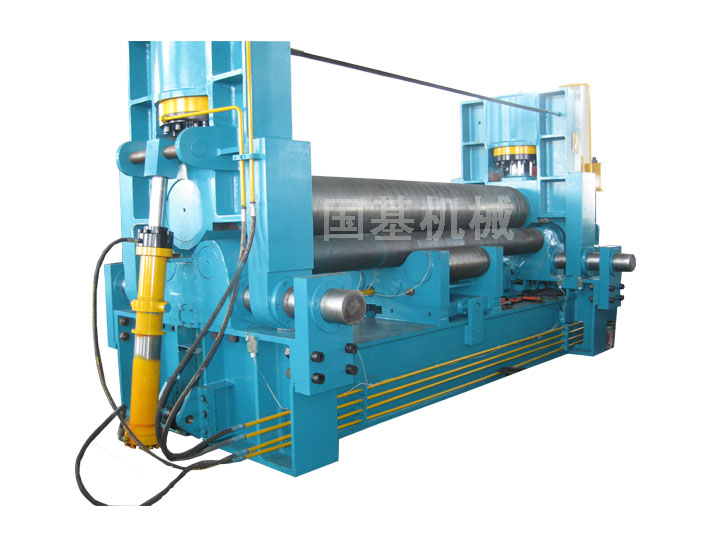

W11S系列液压三辊卷板机是引进国内外先进技术，结合国内实际情况生产的一种新型卷板机，在该机上预弯和卷板可一次成形，卷板精度高，无需辅助设备，投资少。广泛适用于石油、化工、锅炉、造船、水电、金属结构及机械制造行业。该机属于液压型三辊卷板机，用于常温状态下将低碳钢（如Q235-B、20kg、20R）、低合金钢卷成圆筒形。
上辊可以垂直移动、水平移动。
该液压型三辊卷板机预弯通过上辊水平移动，使上辊相对于下辊呈非对称位置来实现。滚圆时通过电动机、减速机带动两下辊进行。由于下辊的标高不变，所以便于进料和操作。主要技术参数如下表：
|
序号
|
名称
|
W11S－16×2000
液压三辊卷板机
|
|
1
|
加 压 力
|
75Tons
|
|
2
|
最大板幅
|
2000mm
|
|
3
|
辊子的工作长度
|
2100mm
|
|
4
|
最大板厚最大板宽
δ＜245MPa
|
端曲
|
Φ700×12 mm
|
|
5
|
中央
|
Φ700×16 mm
|
|
6
|
上辊直径
|
Φ260 mm
|
|
7
|
下直径
|
Φ150 mm
|
|
8
|
下辊中心距
|
245 mm
|
|
9
|
卷板速度
|
3.5 m/min
|
|
10
|
加压速度
|
约120 mm/min
|
|
11
|
主 电 机
|
Y160L-8 N=7.5kW n=715r/min
|
|
12
|
液压电机
|
Y112M-4 N=4kW n=1440r/min
|
|
13
|
移动电机
|
Y100L-6 N=1.5kW n=980r/min
|
|
14
|
主减速机
|
ZSY224-71-1
|
|
15
|
副减速机
|
CWU63
|
