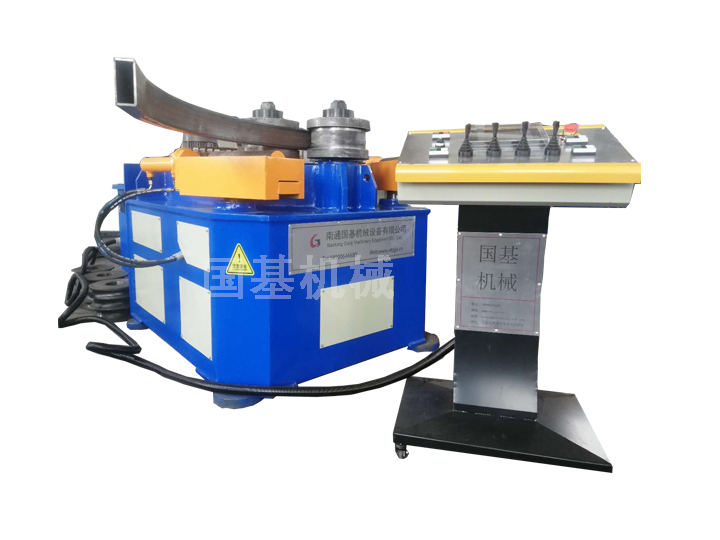

W24系列型材滚弯机主要由床身部分、边辊部分、托辊部分、传动部分、电气部分和液压系统、模具等组成。改机为弧线下调式三辊型弯机，床身为钢板结构件，做消除内应力处理，主辊的传动通过液压系统经液压马达、齿轮、链轮传递给动力做旋转运动。两只边辊，绕中轴做弧线式运动，通过液压系统经液压马达、齿轮传递的动力与主辊同时做旋转运动，托辊则安装在边辊上，使托辊随边辊同时做弧线运动，以确保卷制型材的精度。

      南通国基机械生产的W24系列型材滚弯机为三辊全驱动，可进行型材端部的预弯，通过调节导辊，可对非对称型卷制过程中产生的扭曲进行校正。该机托辊矫正辊有三个运动：

（1）可以做升降运动；

（2）可同时与下辊做弧线升降运动；

（3）可同时做旋转运动，保证型材在卷制过程中的成型质量。
      该W24系列型材滚弯机整机有足够的强度和刚度，能够满足机器能力范围内的型材的弯曲，结构先进，工作可靠。其更换模具可以卷弯角钢、扁钢、方钢、槽钢、工字钢、圆钢、钢管等型材。南通国基机械设备有限公司专业生产各类型四辊卷板机、数控卷板机、型材弯曲机，欢迎广大用户前来咨询！
