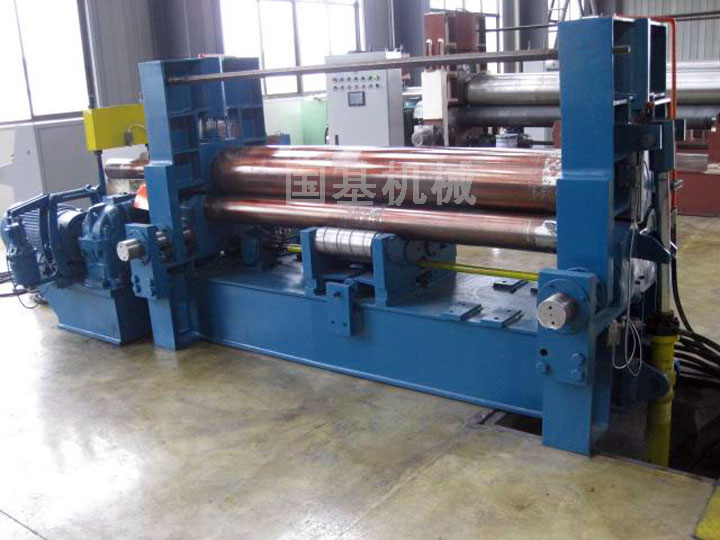

上辊万能式三辊卷板机是一种将金属板材卷弯成筒形、弧形或其它形状工件的通用设备。凡是钢材成型为圆柱型，几乎都用卷板机辊制。该卷板机设备广泛用于锅炉、造船、石油、木工、金属结构及其它机械制造行业。
    上辊万能式三辊卷板机的具体结构讲解如下：
   （1）上辊装置
    上辊装置主要由主油缸、上辊轴承座、上辊、双列调心轴承等组成。上辊为卷板机的重要部件，上辊两端轴颈采用特宽型双列调心滚子系列轧机滚动轴承，由于采用调心滚子轴承，有利于主辊倾斜，便于卷锥。两主油缸提供卷制板材所需的加压力。
    (2) 水平移动装置
    水平移动装置由移动电机提供动力，通过减速机、蜗轮蜗杆、丝杆螺母机构带动上辊装置的水平移动，实现板材的非对称卷制。
   （3）下辊装置
    下辊装置由下辊、下辊轴承座、输入齿轮、滑动轴承等组成。下辊为卷板机的重要部件，它适用于常温条件下和低速重载场所。
    (4) 托辊装置
    托辊装置由托辊、斜楔机构、托辊调节手轮等组成。托辊共一组，根据卷制板材规格的负荷大小，分别进行上下调节。
   （5）主传动装置
    由主电机、电液推杆制动器、圆柱齿轮减速机、输出齿轮组成。
   （6） 翻倒装置
    翻倒装置由滑枕、翻倒油缸等组成。装于翻倒机架一侧，用于翻倒机架的翻转及恢复。翻倒装置的翻倒，便于制品沿辊子的轴向方向取出。
