GJW24S系列型材弯曲机或滚弯机的工作原理

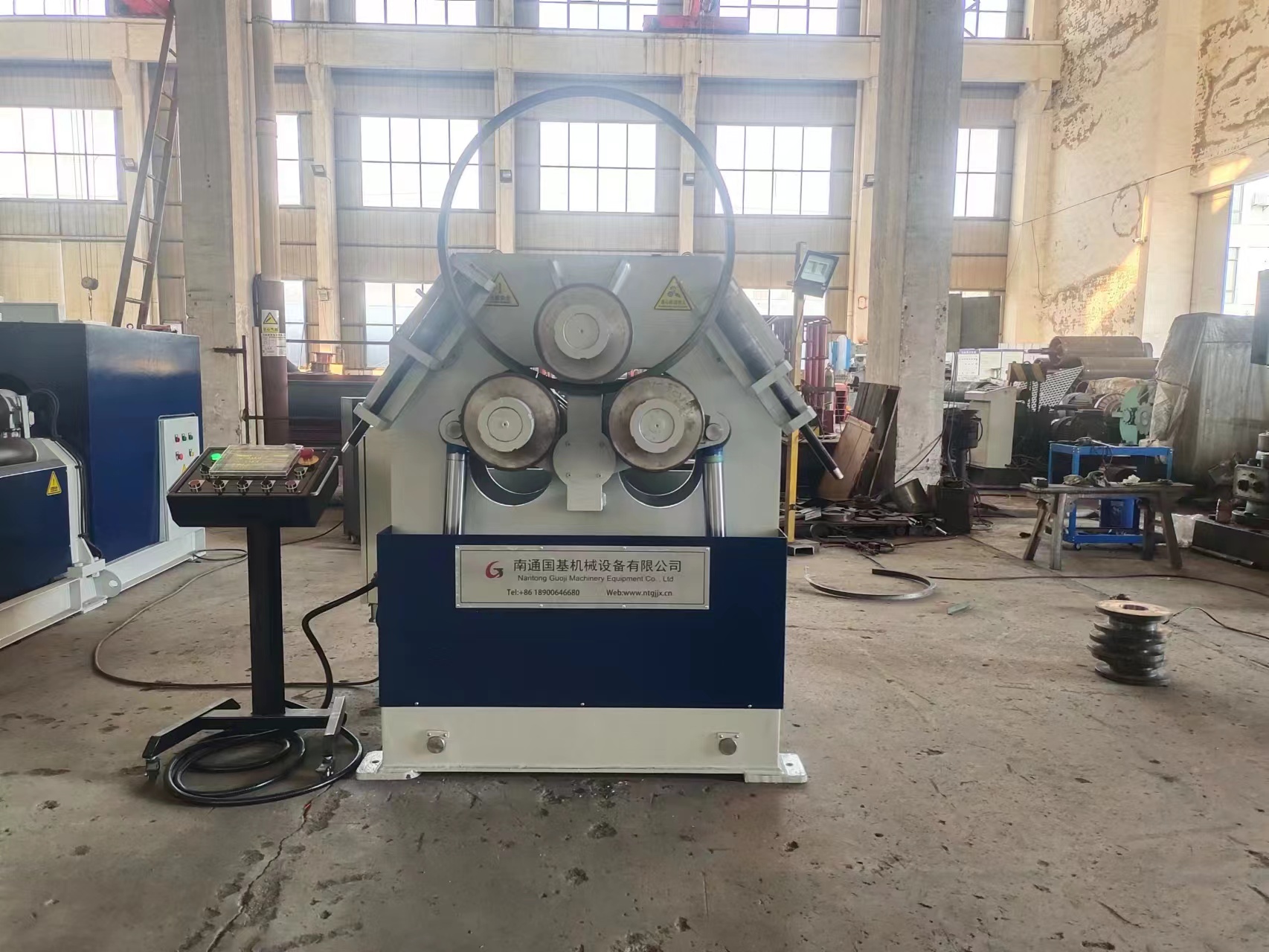

GJW24S系列型材弯曲机是弯曲扁钢、方钢、圆钢、角钢、H型钢、槽钢、方管、矩形管、圆管等型材的设备。被广泛应用于锅炉、造船、水电、金属结构等及其他行业各种圆形、弧形、螺旋形、椭圆形、法兰形等工件的制作。具有预弯,卷圆和校圆等功能;本机结构先进,功能全,可根据用户使用情况选择立放或卧放,可根据用户的要求订制不同的模具。

该GJW24S系列型材弯曲机为弧线下调式结构,上下辊均为主传辊,液压马达驱动,两个下辊围绕上辊作弧线升降运动,液压油缸控制,位移显示。两侧设有托辊装置,有利于控制型材成型过程,有利于保证非对称截面型材的卷制质量。可以根据卷制型材的不同,选用不同模具,该机操作方便、效率高,倍受用户欢迎。

该机主要由机架部分、主辊部分、托辊部分、模具、电气部分和液压系统等组成。

1、机架部分

机架由钢板焊接而成,有足够的强度和刚度,焊后经热处理去除应力,再由数控镗铣床加工,确保机床的精度和可靠性。抗扭断面系数高,强度刚性均好。安装,使用方便。

2、主辊部分

(1)上辊部分

上辊部分由液压马达、上辊、双列调心轴承等组成。双列调心轴承采用低速、重载的调心滚子轴承。上辊材质为42Crmo,粗加工后热处理,表面硬度HB240-300.

(2)下辊部分

下辊部分由液压马达、变速齿轮组,下辊轴承座、下辊油缸、下辊、双列调心轴承等组成。下辊由油缸驱动升降,配合卷制不同直径的型材。下辊材质为42Crmo,粗加工后热处理,表面硬度HB240-300.下辊升降油缸材质为45#锻件,活塞杆表面镀铬,精磨。双列调心轴承采用低速、重载的调心滚子轴承。

3)托辊部分

托辊部分由托辊、托辊油缸、托辊座、轴承等组成。托辊有三个运动:(1)升降运动;(2)前后运动;(3)旋转运动。托辊有利于在卷制过程中矫正型材的位置,保证型材在卷制过程中的成型质量。两组托辊共由6个油缸控制运动,配合卷制不同直径的型材。托辊材质为45#钢,粗加工后热处理,表面硬度HRC40-45

托辊升降油缸材质为45#锻件,活塞杆表面镀铬,精磨。

4)模具

模具根据客户的卷制型材来确定,不同的型材种类,规格,都可能需要不同的模具。模具材质为42Crmo,粗加工后热处理,表面硬度HRC40-45



新闻中心

●您现位置:首页 > 新闻中心

GJW24S系列型材弯曲机或滚弯机的工作原理

GJW24S系列型材弯曲机是弯曲扁钢、方钢、圆钢、角钢、H型钢、槽钢、方管、矩形管、圆管等型材的设备。被广泛应用于锅炉、造船、水电、金属结构等及其他行业各种圆形、弧形、螺旋形、椭圆形、法兰形等工件的制作。具有预弯,卷圆和校圆等功能;本机结构先进,功能全,可根据用户使用情况选择立放或卧放,可根据用户的要求订制不同的模具。

该GJW24S系列型材弯曲机为弧线下调式结构,上下辊均为主传辊,液压马达驱动,两个下辊围绕上辊作弧线升降运动,液压油缸控制,位移显示。两侧设有托辊装置,有利于控制型材成型过程,有利于保证非对称截面型材的卷制质量。可以根据卷制型材的不同,选用不同模具,该机操作方便、效率高,倍受用户欢迎。

该机主要由机架部分、主辊部分、托辊部分、模具、电气部分和液压系统等组成。

1、机架部分

机架由钢板焊接而成,有足够的强度和刚度,焊后经热处理去除应力,再由数控镗铣床加工,确保机床的精度和可靠性。抗扭断面系数高,强度刚性均好。安装,使用方便。

2、主辊部分

(1)上辊部分

上辊部分由液压马达、上辊、双列调心轴承等组成。双列调心轴承采用低速、重载的调心滚子轴承。上辊材质为42Crmo,粗加工后热处理,表面硬度HB240-300.

(2)下辊部分

下辊部分由液压马达、变速齿轮组,下辊轴承座、下辊油缸、下辊、双列调心轴承等组成。下辊由油缸驱动升降,配合卷制不同直径的型材。下辊材质为42Crmo,粗加工后热处理,表面硬度HB240-300.下辊升降油缸材质为45#锻件,活塞杆表面镀铬,精磨。双列调心轴承采用低速、重载的调心滚子轴承。

3)托辊部分

托辊部分由托辊、托辊油缸、托辊座、轴承等组成。托辊有三个运动:(1)升降运动;(2)前后运动;(3)旋转运动。托辊有利于在卷制过程中矫正型材的位置,保证型材在卷制过程中的成型质量。两组托辊共由6个油缸控制运动,配合卷制不同直径的型材。托辊材质为45#钢,粗加工后热处理,表面硬度HRC40-45

托辊升降油缸材质为45#锻件,活塞杆表面镀铬,精磨。

4)模具

模具根据客户的卷制型材来确定,不同的型材种类,规格,都可能需要不同的模具。模具材质为42Crmo,粗加工后热处理,表面硬度HRC40-45
